EJEMPLO 2020 - 001
RESISTENCIA EQUIVALENTE DE CIRCUITOS EN SERIE Y PARALELO
INTRODUCCIÓN.
En la SEMANA DEL CONOCIMIENTO NÚMERO 1, se mostrarón las formulas utilizadas para encontrar la resistencia equivalente de circuitos con arreglos en SERIE y PARALELO.
Con la finalidad de comprender mejor dichas formulas, el presente artículo, nos muestra un ejemplo de un circuito en serie y un ejemplo de un circuito en paralelo.
NOTA 1: "Un circuito eléctrico en serie se caracteriza por tener solo una única trayectoria para el flujo de la corriente".
NOTA 2: "Un circuito eléctrico en paralelo se caracteriza por que tanto los terminades de entrada como sus terminales de salida, coinciden entre sí".
PLANTEAMIENTO 1. CIRCUITO EN SERIE
Encontrar la resistencia equivalente del circuito eléctrico en serie de la figura siguiente.
Figura 1. Esquemático original del ejemplo.
PROCEDIMIENTO.
PASO 1. ANALIZAR EL TIPO DE CONEXIÓN.
Al ver con detenimiento el circuito mostrado en la figura 1. vemos que se trata de un arreglo del tipo serie, porque cada elemento va consecutivo a otro elemento (es decir, la terminal negativa de R1 se conecta a la terminal positiva de R2, luego la terminal negativa de R2 se conecta a la terminal positiva de R3, y así consecutivamente). Para encontrar la resistencia equivalentede un circuito eléctrico en serie, se aplica la siguiente formula.
NOTA 3: Donde "n" es el número de elementos resistivos en serie en el circuito.
PASO 2. ENCONTRAR LA RESISTENCIA EQUIVALENTE.
En el PASO 2, se establecio la formula a utilizar, por lo que, solo necesitamos sustiuir valores para encontrar la resistencia equivalente total.
PASO 3. REPRESENTAR RESULTADO EN FORMA GRAFICA.
El circuito equivalente en serie se representa como se muestra en la figura 2.

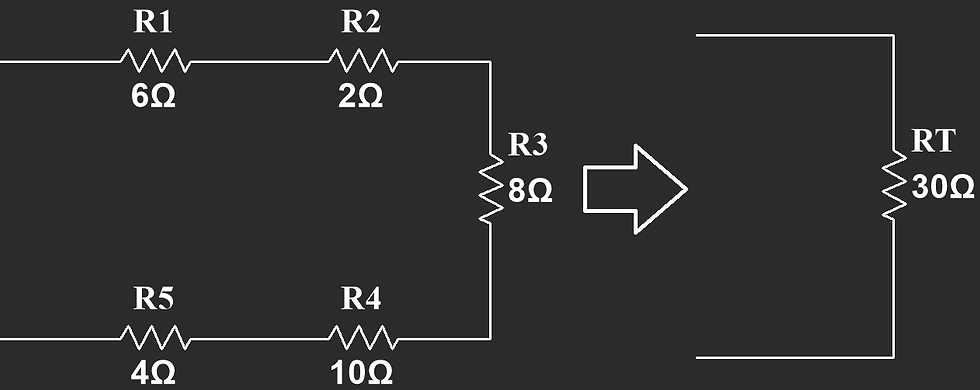

Figura 2. Comparación entre esquemático original y esquemático resultado.
PLANTEAMIENTO 2. CIRCUITO EN PARALELO
Encontrar la resistencia equivalente del circuito eléctrico en paralelo de la figura siguiente.
Figura 3. Esquemático original del ejemplo.
PROCEDIMIENTO.
PASO 1. ANALIZAR EL TIPO DE CONEXIÓN.
Al ver con detenimiento el circuito mostrado en la figura 3. vemos que se trata de un arreglo del tipo paralelo, porque cada elemento coinciden en conexión (es decir, la terminal positiva de R1 coincide con la terminal positiva de R2, a la vez que sus terminales negativas coinciden, y así para cada elemento). Para encontrar la resistencia equivalentede un circuito eléctrico en paralelo, se aplica la siguiente formula.
NOTA 4: Donde "n" es el número de elementos resistivos en paralelo en el circuito.
PASO 2. ENCONTRAR LA RESISTENCIA EQUIVALENTE.
En el PASO 2, se establecio la formula a utilizar, por lo que, solo necesitamos sustiuir valores para encontrar la resistencia equivalente total.
PASO 3. REPRESENTAR RESULTADO EN FORMA GRAFICA.
El circuito equivalente en serie se representa como se muestra en la figura 4.
Figura 4. Comparación entre esquemático original y esquemático resultado.
